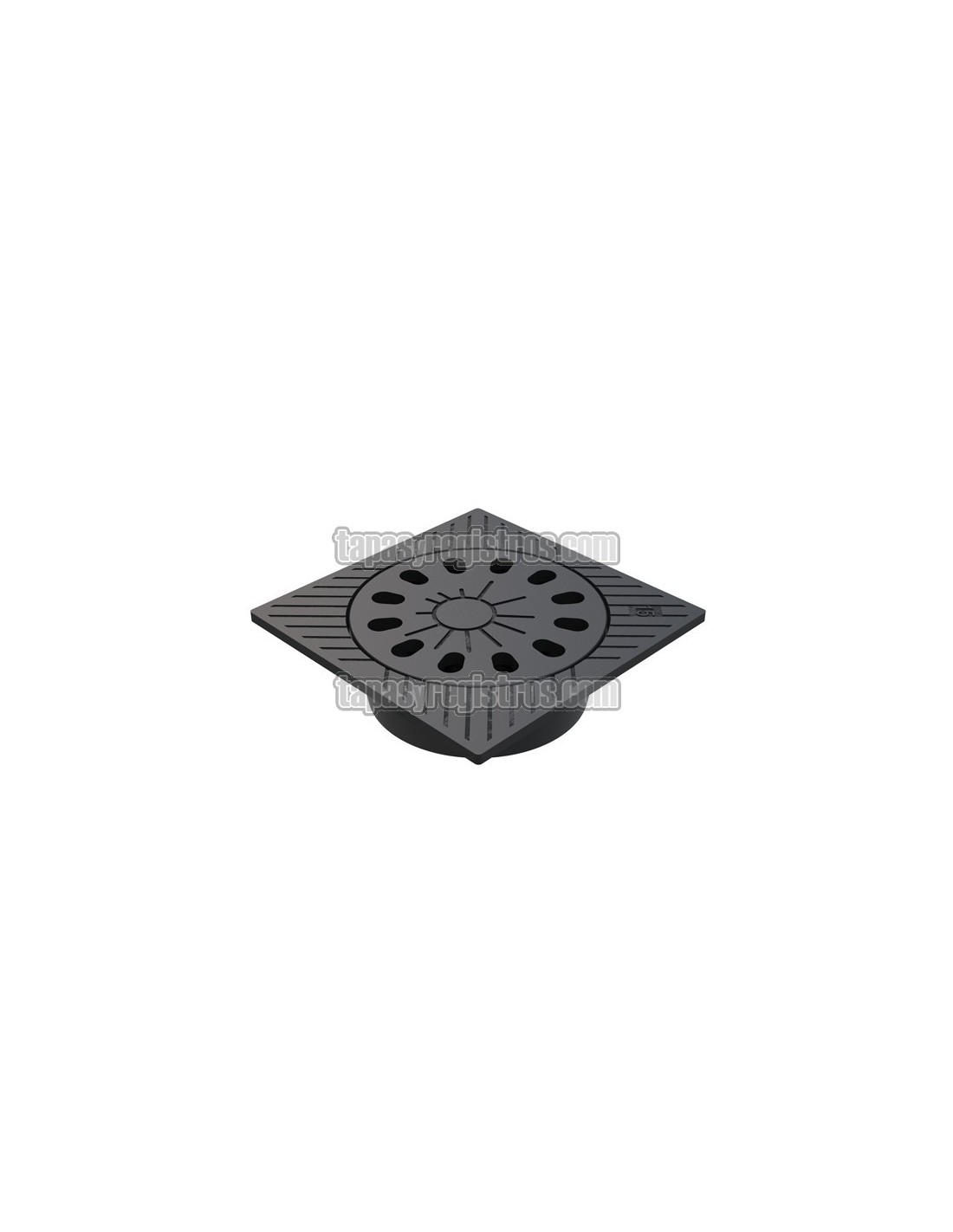

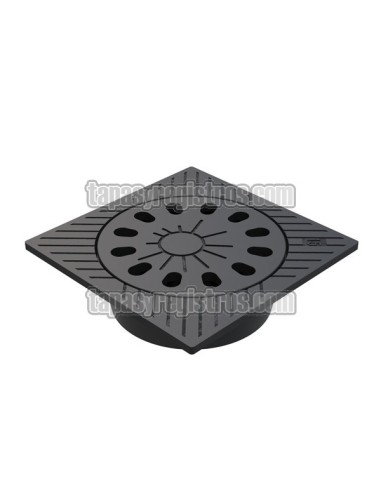

Sumidero de fundición dúctil con sifón y salida vertical

Sumideros de fundición con sifón antiolores. Salida vertical para tubos de diámetro mayores de 50 o 90 mm. Caldereta para drenaje puntual de cubiertas o cazoleta de desagüe.

Medidas disponibles:

• 150 x 150 x 55 mm, rejilla D106 mm y salida D50 mm
• 200 x 200 x 67 mm, rejilla D157 mm y salida D50 mm
• 250 x 250 x 81 mm, rejilla D196 mm y salida D90 mm
• 300 x 300 x 78 mm, rejilla D256 mm y salida D90 mm
• 400 x 400 x 112 mm, rejilla D284 mm y salida D120 mm

Superficies de absorción:

• 150 x 150 mm --> 7,17 cm² ( 0,72 )
• 200 x 200 mm --> 42,19 cm² ( 2,48 )
• 250 x 250 mm --> 61,86 cm² ( 4,42 )
• 300 x 300 mm --> 88 cm² (8,75)
• 400 x 400 mm --> 108,09 cm² ( 6,36 )

-----------------------------------------------------------------------------------------------------------------------

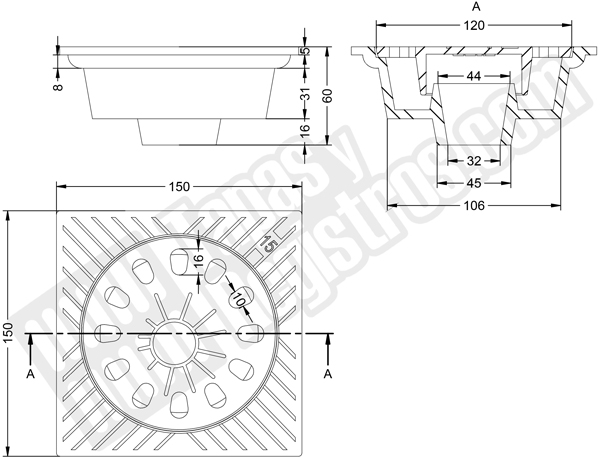

Croquis sumidero 150x150

-----------------------------------------------------------------------------------------------------------------------

Croquis sumidero 200x200

-----------------------------------------------------------------------------------------------------------------------

Croquis sumidero 250x250

-----------------------------------------------------------------------------------------------------------------------

Croquis sumidero 300x300

-----------------------------------------------------------------------------------------------------------------------

Croquis sumidero 400x400

-----------------------------------------------------------------------------------------------------------------------
