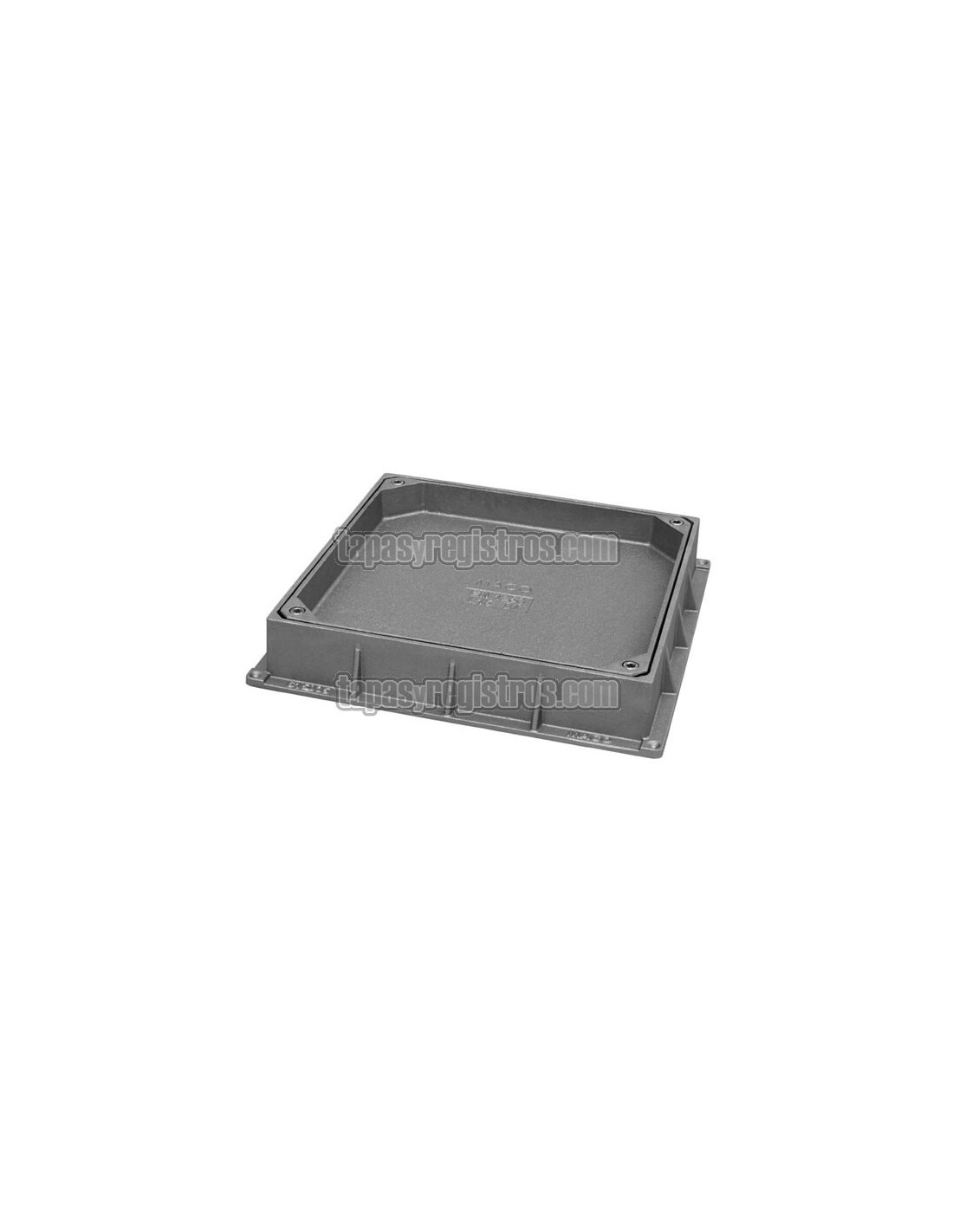

Tapas para arquetas estancas en fundición de aluminio rellenable - Normal

Modelo de aluminio fundido de tapa RELLENABLE para ser instalado tanto en el interior como el exterior de los edificios. Fabricado según los requisitos de la norma EN 1253, se puede instalar en áreas con tráfico de vehículos ligeros, así como en áreas principalmente utilizadas para fines comerciales y áreas públicas (Clase L15). Es estanca al reflujo (Clase Bt).

• Resistencia y estanqueidad según requisitos de la norma EN-1253.
• El cumplimiento de la clase Bt (estanqueidad al reflujo) implica que también se supera las clases Ot (estanqueidad a los olores) y Wt (estanqueidad al agua).

Modelo elaborado en fundición de aluminio para su instalación en interiores. Recomendado para locales comerciales en general que precisen un registro que pase desapercibido y se mimetice con el pavimento y el entorno. Soporte tránsito exclusivo del personas. Uso peatonal

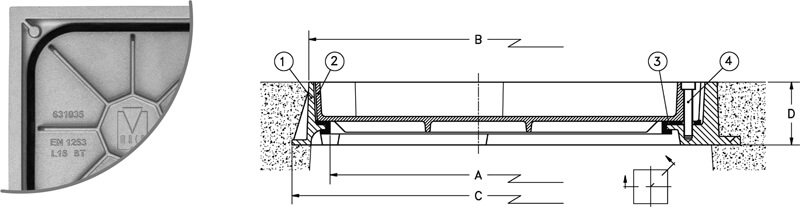

1.- Marco

De aluminio fundido, la parte exterior con una solapa para su mejor fijación y posibilidad de taladrar cuatro agujeros en sus vértices para su fijación o nivelación. Además, posee unos nervios entre la solapa y el marco para darle mayor resistencia. Cumple los requisitos de resistencia para la clase M125 de la norma EN 1253.

2.- Tapa

Rellenable de aluminio fundido. La profundidad para el relleno es de 4 cm. Cumple los requisitos de resistencia para la clase L15 (tráfico de vehículos ligeros) y de estanqueidad para la clase Bt (estanqueidad al reflujo) de la norma EN 1253.

3.- Junta

De estanqueidad en EPDM moldeado encajada en el marco.

4.- Tornillos

De acero inoxidable para llave “Allen”, en métrica 10.

4.- Accesorios

Dos cáncamos con varilla roscada de métrica 12, que facilitan la extracción y colocación de la tapa al introducirlos en los agujeros roscados que ésta tiene para tal fin.

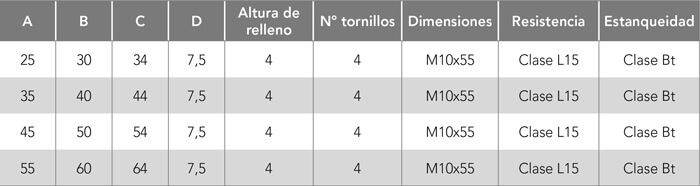

* Medidas en centímetros.
* 1 KN es aproximadamente 100 Kgrs.
* Diámetro del plato de carga 150 mm.
* Las pruebas de resistencia y de estanquidad se realizan sin el relleno.

Recomendaciones de instalación

• Al recibir el marco, evite que entre cemento o suciedad en sus agujeros roscados, a fin de que los tornillos entren y se extraigan fácilmente. Una forma de evitarlo, puede ser manteniendo los tornillos en los agujeros del marco aunque haya quitado la tapa.
• La mayoría de nuestros productos tienen una guía que hace que la tapa no encaje de cualquier forma en el marco. Por ello, vigile que el saliente del marco coincida con el entrante de la tapa para garantizar un perfecto ajuste de ambos elementos.
• Cuando el registro deba soportar una gran presión de agua, recomendamos instalar el modelo con tapa reforzada y emplear hormigón o cemento impermeabilizante. Además, es aconsejable poner especial atención en la adherencia del marco, evitando que se produzcan filtraciones entre éste y el cemento.
• En muy importante tener en cuenta la compatibilidad del aluminio con las posibles sustancias químicas que puedan entrar en contacto. Si el producto va a ser instalado en ambientes especialmente agresivos, consúltenos para posibles soluciones.
• En el caso de elegir los modelos más pasados, utilice las llaves de extracción suministradas para poder sacar la tapa con mayor facilidad.



Recomendaciones de mantenimiento

• El mantenimiento de nuestros productos es sencillo, siendo muy recomendable de cara a garantizar su durabilidad:
• Dar periódicamente un poco de aceite o grasa a los tornillos y agujeros roscados de los marcos, para que puedan soltarse con facilidad.
• Comprobar el buen estado de la junta y los tornillos, sustituyéndolos si es preciso.
• Cuidar de que no se introduzcan elementos extraños en las roscas de los marcos, para asegurar que el tornillo siempre entre y salga con facilidad.
